02 - Porta Eletrodos e Dispositivos
Modelos disponíveis nessa linha:
• - Canetas ou Porta Eletrodos para Ponteadeiras
• - Prisma
• - Braços para Ponteadeira
• - Suporte para eletrodo tipo régua
• - Dispositivo tipo L
• - Suporte ponto-projeção
• - Caneta para eletrodo tipo régua
• - Porta Eletrodo Universal para Ponteadeira
- Canetas ou Porta Eletrodos para Ponteadeiras
 |
[ fale conosco ]
|
Porta eletrodos ou canetas são feitos em vários diâmetros e comprimentos, usinados a partir de materiais maciços onde é incorporado um tubo de latão de pequeno diâmentro a fim de estabelecer uma circulação de água permitindo assim a refrigeração eficiente dos eletrodos.
| Modelo | Diâmetro | Comprimento | Diâm. Encaixe | Bico de Mangueira | Encaixe Conicidade |
| Caneta Inf. 3/4" x 1/2" | 3/4" | 110mm | 1/2" | 3/8" | 1:23
| | Caneta Sup. 3/4" x 1/2" | 3/4" | 170mm | 1/2" | 3/8" | 1:23
| | Caneta Inf. 7/8" x 5/8" | 7/8" | 120mm | 5/8" | 3/8" | 1:23
| | Caneta Sup. 7/8" x 5/8" | 7/8" | 220mm | 5/8" | 3/8" | 1:23
| | Caneta Inf. 1" x 5/8" | 1" | 120mm | 5/8" | 3/8" | 1:23
| | Caneta Sup. 1" x 5/8" | 1" | 220mm | 5/8" | 3/8" | 1:23
| | Caneta Inf. 1 1/8" x 5/8" | 1 1/8" | 160mm | 5/8" | 3/8" | 1:23
| | Caneta Sup. 1 1/8" x 5/8" | 1 1/8" | 250mm | 5/8" | 3/8" | 1:23
| | Caneta Inf. 1 1/8" x 3/4" | 1 1/8" | 160mm | 3/4" | 3/8" | 1:23
| | Caenta Sup. 1 1/8" x 3/4" | 1 1/8" | 250mm | 3/4" | 3/8" | 1:23 |
Caso sejam necessárias canetas com outras medidas entre em contato com a fábrica.
|
|
|
| topo ^ |
- Prisma
|
[ fale conosco ]
|
Este dispositivo permite a regulagem da altura do braço inferior, possibilitando a regulagem da distância entre braços. É muito comum na fabricação de caixas de metal.
| distância mínima entre baços | distância máxima entre braços |
| 170 | 350 |
Obs:Para distâncias maiores existe a possibilidade de fabricação sob encomenda, solicite esclarecimentos à nossa engenharia.
|
|
|
| topo ^ |

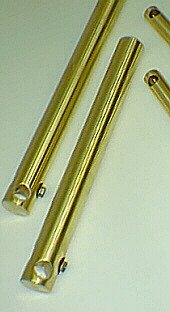

- Braços para Ponteadeira
|
[ fale conosco ]
|
Os modelos de braços para ponteadeira são fabricados em latão massiço.
Os comprimentos e bitolas em estoque são os normalmente utilizados comercialmente para medidas ou bitolas.
Para modelos diferentes aos da tabela abaixo, entre em contato com a fábrica.
| Modelo | Diâmetro Braço | Furo p/ Caneta | Comprimento | Ângulo |
| Braço 1 1/8 x 3/4 x 250 | 1 1/8" | 3/4" | 250mm | 90º
| | Braço 1 1/2 x 3/4 x 350 | 1 1/2" | 3/4" | 350mm | 90º
| | Braço 1 1/2 x 3/4 x 500 | 1 1/2" | 3/4" | 500mm | 90º
| | Braço 1 5/8 x 1 x 420 | 1 5/8" | 1" | 420mm | 90º
| | Braço 1 5/8 x 1 x 500 | 1 5/8" | 1" | 500mm | 90º
| | Braço 1 3/4 x 1 x 450 | 1 3/4" | 1" | 450mm | 90º
| | Braço 1 3/4 x 1 x 500 | 1 3/4" | 1" | 500mm | 90º
| | Braço 2 x 1 1/8 x 470 | 2" | 1 1/8" | 470mm | 90º
| | Braço 2 x 1 1/8 x 600 | 2" | 1 1/8" | 600mm | 90º
| | Braço 2 1/4 x 1 1/8 x 500 | 2 1/4" | 1 1/8" | 500mm | 90º
| | Braço 2 1/4 x 1 1/8 x 600 | 2 1/4" | 1 1/8" | 600mm | 90º |
|
|
|
| topo ^ |
- Suporte para eletrodo tipo régua
|
[ demonstração ]
[ fale conosco ]
|
Suporte utilizado em máquinas de solda tipo projeção, são refrigerados a água permitem a conexão elétrica entre a régua de cobre com a mesa ranhurada da máquina, mantemos estoque dos suportes utilizados em equipamentos de nossa fabricação respeitando a medida entre centros de ranhuras de mesa (75mm).
| Modelo | Comprimento | Mangueira | Perfil régua |
| Suporte régua 100 | 100mm | 5/16 | 3/4 x 2"
| | Suporte régua 150 | 150mm | 5/16 | 3/4 x 2"
| | Suporte régua 200 | 200mm | 5/16 | 3/4 x 2" |
|
|
|
| topo ^ |
- Dispositivo tipo L
|
[ fale conosco ]
|
Dispositivo usado para soldagem peças com formato de cilindro de pequeno diâmetro onde existe grande dificuldade de ascesso na parte interna do mesmo. Utilizado tambem na fabricação de filtros de pequeno diâmetro.
Estes dispositivos são facilmente adaptádos em máquinas de qualquer fabricação.
| modelo | diâmetro haste pol | compr haste mm | diâmetro do eletrodo mm | compr eletrodo mm |
| disp L 3/4x3/4x150 | 3/4 | 150 | 3/4 | 150
| | disp L 1x3/4x150 | 1 | 150 | 3/4 | 150
| | disp L 1 1/8x3/4x150 | 1 1/8 | 150 | 3/4 | 150 |
Para dimensionamentos diferentes entre em contato com a fábrica.
|
|
|
| topo ^ |
- Suporte ponto-projeção
|
[ fale conosco ]
|
Permite a adaptação de canetas refrigeradas em máquinas de solda projeção. São fabricados conforme necessidade.
Para maiores informações entre em contato com a fábrica.
|
|
|
| topo ^ |
- Caneta para eletrodo tipo régua
|
[ fale conosco ]
|
As canetas para eletrodos tipo régua são normalmente usados em máquinas basculantes para soldagem simultânea em arames de bitolas finas.
| Modelo | Encaixe Braço | Bico de Mangueira | Comprimento Régua |
| Caneta para Régua 1 1/8 x 60 | 1 1/8" | 3/8" | 60mm
| | Caneta para Régua 1 1/8 x 80 | 1 1/8" | 3/8" | 80mm
| | Caneta para Régua 1 1/8 x 100 | 1 1/8" | 3/8" | 100mm |
|
|
|
| topo ^ |
- Porta Eletrodo Universal para Ponteadeira
|
[ fale conosco ]
|
Porta eletrodo universal é usado para casos onde o acesso seja difícil sem com isso perder a eficiência na refrigeração, além de baratear o custo da reposição dos eletrodos.
| Modelo | Encaixe Braço | Bico de Mangueira | Comprimento Régua |
| Caneta para Régua 1 1/8 x 60 | 1 1/8" | 3/8" | 60mm
| | Caneta para Régua 1 1/8 x 80 | 1 1/8" | 3/8" | 80mm
| | Caneta para Régua 1 1/8 x 100 | 1 1/8" | 3/8" | 100mm |
Devido a variedade de formatos e bitolas se faz necessário o contato com a fábrica para maiores informações.
|
|
|
