12 - Controles Eletrônicos
Modelos disponíveis nessa linha:
• Micro 32 Prog - Controle microprocessado 32 programas
• Micro 16 Prog - Controle Microprocessado 4 pedais x 4 programas
• TW20 - Controle de 2 tempos e potência
• TW5P - Controle eletrônico 5 tempos e potência
• TW01PV - Controle de 1 tempo e potência
• CTS/T - Controle de tempo simples com tiristores
• TW03PP - Controle eletrônico 2 tempos 2 potências
• CTS/C - Controle de tempo simples com contatora
• TW03P TOPO - Comando para solda Topo Pneumática

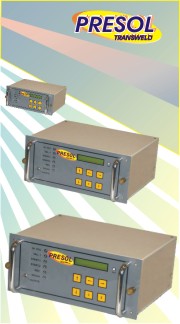

Micro 32 Prog - Controle microprocessado 32 programas
 |
[ fale conosco ]
|
O controle eletrônico microprocessado permite uma gama enorme de recursos. Não se limita ao acionamento de valvula solenoide, controle de potência e tempo de soldagem mas permite controlar inúmeros outros parâmetros, além da possibilidade do armazenamento dessas informações em 32 programas distribuidos em 1, 2, ou 4 starts.
Podem ser controlados os seguintes parâmetros:
- Tipo de ponto: série, único, costura, contínua
- Pré-pressão 1, Pré-pressão 2;
- Tempo e corrente de pré-aquecimento;
- Tempo e potência de solda;
- Intervalo entre impulsos;
- Tempo de resfriamento;
- Tempo e potência de revenimento;
- Tempo de pós pressão;
- Número de impulsos;
- Rampa de subida e descida de corrente.
- Contador
Todas as funções são visualizadas em display alfanumérico de cristal líquido com 10 caracteres por linha, permitindo a seleção e modificação do parâmetro desejado.
Para mais informações, entrar em contato com o nossa engenharia.
| largura | altura | profundidade | chaveamento |
| 262mm | 120 mm | 190 mm | Tiristores |
|
|
|
| topo ^ |

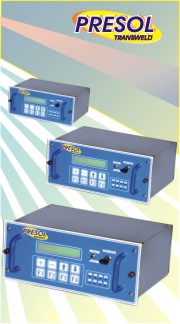

Micro 16 Prog - Controle Microprocessado 4 pedais x 4 programas
|
[ fale conosco ]
|
O controle eletrônico microprocessado permite uma gama enorme de recursos. Não se limita ao controle de potência e tempo de soldagem mas permite controlar inúmeros outros parâmetros, além da possibilidade do utilização de 4 pedais cada um com 4 programas de solda.
Podem ser controlados os seguintes parâmetros:
- Tipo de ponto: série, único, costura, contínua
- Pré-pressão 1, Pré-pressão 2;
- Tempo e corrente de pré-aquecimento;
- Tempo e potência de solda;
- Intervalo entre impulsos;
- Tempo de resfriamento;
- Tempo e potência de revenimento;
- Tempo de pós pressão;
- Número de impulsos;
- Rampa de subida e descida de tensão.
Todas as funções são visualizadas em display alfanumérico de cristal líquido com 10 caracteres por linha, permitindo a seleção e modificação do parâmetro desejado.
| largura | altura | profundidade | chaveamento |
| 262 mm | 120 mm | 190 mm | Tiristores |
|
|
|
| topo ^ |
TW20 - Controle de 2 tempos e potência
|
[ fale conosco ]
|
Indicado para máquinas pneumáticas onde se exija qualidade e confiabilidade na solda.
Este controle eletrônico é digital e controla os seguintes parâmetros:
- Tempo de compressão 1 a 99 ciclos;
- Tempo de solda 1 a 99 ciclos e
- Potência de soldagem 10 a 100%.
| largura | altura | profundidade | chaveamento |
| 100 mm | 180 mm | 125 mm | Tiristotres |
Para melhores acabamentos veja eletrodos ->Eletrodos/ Eletrodo Basculante
|
|
|
| topo ^ |
TW5P - Controle eletrônico 5 tempos e potência
|
[ fale conosco ]
|
Indicado para máquinas pneumáticas onde se necessita além do controle dos parâmentros de solda, também administra a velocidade de repetição dos pontos.
Podem ser controlados os seguintes parâmetros:
- Tempo da 1ª compressão de 1 a 99 ciclos;
- Tempo da 2ª compressão de 1 a 99 ciclos;
- Tempo de solda de 1 a 99 ciclos;
- Tempo de retenção após solda de 1 a 99 ciclos;
- Tempo de pausa (ponto série) de 1 a 99 ciclos e
- Potência de solda de 10 a 100%.
| largura | altura | profundidade | chaveamento |
| 200 mm | 95 mm | 205 mm | Tiristores |
|
|
|
| topo ^ |
TW01PV - Controle de 1 tempo e potência
|
[ fale conosco ]
|
Recurso eletrônico que permite controlar o tempo de soldagem de 0,1 segundo a 1,30 segundo, e potência de soldagem de 10 a 100% da potência nominal.
O chaveamento da corrente elétrica é feito através de um bloco de tiristores ligados em antiparalelo montados sobre uma base de alumínio refrigerada a água protegidos por termostato.
| largura | altura | profundidade | chaveamento |
| 75 mm | 155 mm | 115 mm | tiristores |
Para melhores acabamentos veja eletrodos ->Eletrodos/ Eletrodo Basculante
|
|
|
| topo ^ |
CTS/T - Controle de tempo simples com tiristores
|
[ fale conosco ]
|
Recurso eletrônico que permite controlar o tempo de solda, permitindo assim a homogeneidade dos pontos.
O tempo é controlado de 0,1 segunda até 1,0 segundo garantindo a melhoria do acabamento.
O chaveamento da corrente elétrica é feito através de um bloco de tiristores ligados em antiparalelo montados sobre uma base de alumínio refrigerados a água e protegidos por termostato.
O chaveamento por tiristores garante uma durabilidade muito superior ao feito por contatora poisnão existem contatos mecânicos móveis.
| largura | altura | profundidade | chaveamento |
| 75 mm | 75 mm | 120 mm | Tiristores |
Para melhores acabamentos veja eletrodos ->Eletrodos/ Eletrodo Basculante
|
|
|
| topo ^ |
TW03PP - Controle eletrônico 2 tempos 2 potências
|
[ fale conosco ]
|
Recurso eletrônico indicado para soldagem de chapas galvanizadas ou tratadas, permitindo inicialmente queimar o tratamento e posteriormente aplicar a corrente de soldagem.
Podem ser controlados os seguintes parâmetros:
- Tempo 1ª solda de 1 a 99 ciclos;
- Potência 1ª solda de 10 a 100%;
- Tempo de pausa de 1 a 99 ciclos;
- Tempo 2ª solda de 1 a 99 ciclos
- Potência 2ª solda de 10 a 100%.
| largura | altura | profundidade | chaveamento |
| 210mm | 75 mm | 110 mm | Tiristores |
|
|
|
| topo ^ |
CTS/C - Controle de tempo simples com contatora
|
[ fale conosco ]
|
Recurso eletrônico que permite controlar o tempo de solda, aumentando assim a homogeneidade dos pontos.
O tempo é controlado de 0,1 segundo até 1,0 segundo garantindo a melhoria do acabamento.
O chaveamento da energia é feito através de uma chave contatora que varia de acordo com a potência nominal do equipamento.
| largura | altura | profundidade | chaveamento |
| 75 mm | 75 mm | 120 mm | contatora |
Para melhores acabamentos veja eletrodos ->Eletrodos/ Eletrodo Basculante
|
|
|
| topo ^ |
TW03P TOPO - Comando para solda Topo Pneumática
|
[ fale conosco ]
|
Este comando permite controlar os seguintes parâmetros:
- Tempo de fechamento das morsas.
- Tempo de recalque entre arames.
-Tempo de solda em duas escalas (fina e normal).
-Potência de soldagem de 10 a 100%.
| largura | altura | profundidade | chaveamento |
| 210 mm | 75 mm | 110 mm | Tiristores |
|
|
|
| topo ^ |
|
|
