12 - Porta Eletrodos e Dispositivos

Modelos disponíveis nessa linha:
  •  - Canetas ou Porta Eletrodos para Ponteadeiras
  •  - Prisma
  •  - Braços para Ponteadeira
  •  - Suporte para eletrodo tipo régua
  •  - Dispositivo tipo L
  •  - Suporte ponto-projeção
  •  - Caneta para eletrodo tipo régua
  •  - Porta Eletrodo Universal para Ponteadeira

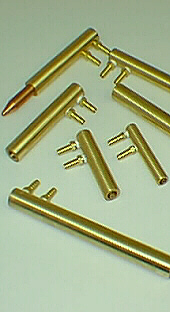

- Canetas ou Porta Eletrodos para Ponteadeiras
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Porta eletrodos ou canetas são feitos em vários diâmetros e comprimentos, usinados a partir de materiais maciços onde é incorporado um tubo de latão de pequeno diâmentro a fim de estabelecer uma circulação de água permitindo assim a refrigeração eficiente dos eletrodos.

ModeloDiâmetroComprimentoDiâm. EncaixeBico de MangueiraEncaixe Conicidade
Caneta Inferior 3/4" x 1/2"3/4"110mm1/2"3/8"1:23
Caneta Superior 3/4" x 1/2"3/4"170mm1/2"3/8"1:23
Caneta Inferior 7/8" x 5/8"7/8"120mm5/8"3/8"1:23
Caneta Superior 7/8" x 5/8"7/8"220mm5/8"3/8"1:23
Caneta Inferior 1" x 5/8"1"120mm5/8"3/8"1:23
Caneta Superior 1" x 5/8"1"220mm5/8"3/8"1:23
Caneta Inferior1 1/8" x 5/8"1 1/8"160mm5/8"3/8"1:23
Caneta Superior 1 1/8" x 5/8"1 1/8"250mm5/8"3/8"1:23
Caneta Inferior 1 1/8" x 3/4"1 1/8" 160mm3/4"3/8"1:23
Caenta Superior 1 1/8" x 3/4"1 1/8"250mm3/4"3/8"1:23

 Opcionais

Caso sejam necessárias canetas com outras medidas entre em contato com a fábrica.

topo ^

- Prisma
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Este dispositivo permite a regulagem da altura do braço inferior, possibilitando a regulagem da distância entre braços. É muito comum na fabricação de caixas de metal.

distância mínima entre baçosdistância máxima entre braços
170350

 Opcionais

Obs:Para distâncias maiores existe a possibilidade de fabricação sob encomenda, solicite esclarecimentos à nossa engenharia.

topo ^

- Braços para Ponteadeira
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Os modelos de braços para ponteadeira são fabricados em latão massiço.

Os comprimentos e bitolas em estoque são os normalmente utilizados comercialmente para medidas ou bitolas.

Para modelos diferentes aos da tabela abaixo, entre em contato com a fábrica.


ModeloDiâmetro BraçoFuro p/ CanetaComprimentoÂngulo
Braço 1 1/8 x 3/4 x 2501 1/8"3/4"250mm90º
Braço 1 1/2 x 3/4 x 3501 1/2"3/4"350mm90º
Braço 1 1/2 x 3/4 x 5001 1/2"3/4"500mm90º
Braço 1 5/8 x 1 x 4201 5/8"1"420mm90º
Braço 1 5/8 x 1 x 5001 5/8"1"500mm90º
Braço 1 3/4 x 1 x 4501 3/4"1"450mm90º
Braço 1 3/4 x 1 x 5001 3/4"1"500mm90º
Braço 2 x 1 1/8 x 4702"1 1/8"470mm90º
Braço 2 x 1 1/8 x 6002"1 1/8"600mm90º
Braço 2 1/4 x 1 1/8 x 5002 1/4"1 1/8"500mm90º
Braço 2 1/4 x 1 1/8 x 6002 1/4"1 1/8"600mm90º

topo ^

- Suporte para eletrodo tipo régua
PDF
Vídeo

[ demonstração ]

[ solicite um orçamento ]

 Descrição

Suporte utilizado em máquinas de solda tipo projeção, são refrigerados a água permitem a conexão elétrica entre a régua de cobre com a mesa ranhurada da máquina, mantemos estoque dos suportes utilizados em equipamentos de nossa fabricação respeitando a medida entre centros de ranhuras de mesa (75mm).

ModeloComprimentoMangueiraPerfil régua
Suporte régua 100100mm5/163/4 x 2"
Suporte régua 150150mm5/163/4 x 2"
Suporte régua 200200mm5/163/4 x 2"

topo ^

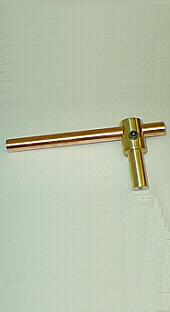

- Dispositivo tipo L
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Dispositivo usado para soldagem peças com formato de cilindro de pequeno diâmetro onde existe grande dificuldade de ascesso na parte interna do mesmo. Utilizado tambem na fabricação de filtros de pequeno diâmetro.

 Características

Estes dispositivos são facilmente adaptádos em máquinas de qualquer fabricação.

modelodiâmetro haste polcompr haste mmdiâmetro do eletrodo mmcompr eletrodo mm
disp L 3/4x3/4x1503/41503/4150
disp L 1x3/4x15011503/4150
disp L 1 1/8x3/4x1501 1/81503/4150

 Opcionais

Para dimensionamentos diferentes entre em contato com a fábrica.

topo ^

- Suporte ponto-projeção
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Permite a adaptação de canetas refrigeradas em máquinas de solda projeção. São fabricados conforme necessidade.

Para maiores informações entre em contato com a fábrica.


/
/

topo ^

- Caneta para eletrodo tipo régua
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

As canetas para eletrodos tipo régua são normalmente usados em máquinas basculantes para soldagem simultânea em arames de bitolas finas.

ModeloEncaixe BraçoBico de MangueiraComprimento Régua
Caneta para Régua 1 1/8 x 601 1/8"3/8"60mm
Caneta para Régua 1 1/8 x 801 1/8"3/8"80mm
Caneta para Régua 1 1/8 x 1001 1/8"3/8"100mm

topo ^

- Porta Eletrodo Universal para Ponteadeira
PDF
Vídeo

[ solicite um orçamento ]

 Descrição

Porta eletrodo universal é usado para casos onde o acesso seja difícil sem com isso perder a eficiência na refrigeração, além de baratear o custo da reposição dos eletrodos.

ModeloEncaixe BraçoBico de MangueiraComprimento Régua
Caneta para Régua 1 1/8 x 601 1/8"3/8"60mm
Caneta para Régua 1 1/8 x 801 1/8"3/8"80mm
Caneta para Régua 1 1/8 x 1001 1/8"3/8"100mm

 Opcionais

Devido a variedade de formatos e bitolas se faz necessário o contato com a fábrica para maiores informações.

topo ^
